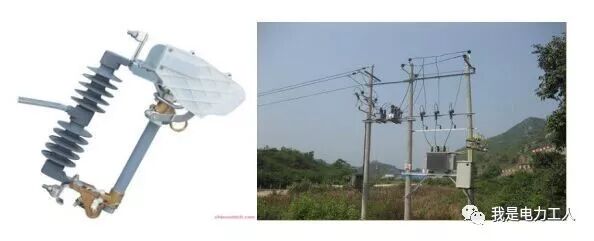

我们常见的跌落式开关和在配变中安装如下图所示：

可是目前不论是35kV跌落开关还是10kV跌落开关，都存在当变压器检修检查或者调节变压器分接开关时，如果跌落开关下桩没有安装接地环，就无法实现封闭接地，而目前我们县级供电局的公用配变几乎都没有设计安装接地环，而且接地环对运行有一定安全隐患；南方电网海南电网公司2015年台风抢修复电，就因为配变检查和检修无法接地，在故障抢修时，发生一起因为跌落绝缘击穿，工作人员上变台检查时，以为已经有明显断开点，在没有验电的情况，擅自接触高压导线而发生一起人身死亡事故。可谓是血的教训，基于以上问题根据安规的封闭接地的要求笔者研发一款可接地跌落式开关，并取得了国家认可的实用新型专利证书，专利证书号为：ZL 2016 2 0983704.X，今天就此开关的性能和设计原理跟各位专家探讨，以求批评指正。

可接地工作原理及操作步骤

1、正常工作运行状态：

2、设计断开接地的一种模式和状态：

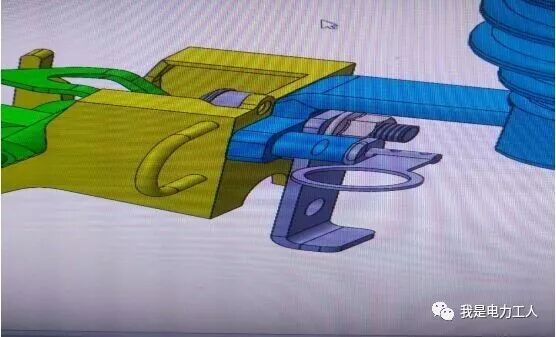

3、底部转动与闭锁结构：

4、可接地跌落由：跌落瓷套管与支持底座、上端接引流线触头，下端接出线触头与底座，下端底座可转动及闭锁装置，专用运行纸管、专用接地纸管与接地底座与触头等几部分组成，同时考虑运行与接地纸管通用设计。

5、工作使用操作方法：

1）、当跌落正常运行时，采用运行专用纸管，内部安装相应规格的熔断保险丝，操作跟现有跌落操作方式一模一样。

2）、当需要断开接地时为了保证安全，需要更换成接地专用连接纸管，纸管内部安装的是横截面不少于25平方毫米的软铜线相连。

3）、在对跌落底部或变压器高压桩头进行验电后，取下运行用跌落纸管，更换上专用的接地纸管。

4）、运行纸管和接地专用纸管不一样长，避免误投到带电触头，实现防误投。

5）、如果误投也因为变压器的原理，属于变压器绕组阻抗接地也不会发生安全事故。

6）、挂好专用接地纸管后，用绝缘杆操作底部的闭锁装置，解除闭锁，再用绝缘杆拉操作环，让跌落底座旋转45度后，闭锁装置自动闭锁，固定位置后，可以让纸管上端触头投入到接地支座上去完成接地。

7）解除接地操作步骤相反，依次完成可以实现接地转运行。

这样就简单而轻松的实现了封闭接地，只要使用带验电器的操作杆，再验电的后操作底座并搭接接地，实现配变检修时的轻松封闭。而且解决目前为了实现接地而采取停上一级线路开关扩大停电范围，延长停电时间的问题（因为操作多了势必要增加停电时间）；另外如果使用该设计的跌落开关，一旦从运行到实现接地检修转态转换大大节省操作时间，同时接地纸管很小或者共用运行纸管，相对高压接地线便于携带，只要携带低压接地线就够了。这样也避免了习惯性违章的发生，更杜绝因为跌落瓷套管的绝缘击穿或者其他情况，在没有封闭接地状态下发生类似海南电网抢修发生的人身伤亡事故，消除设备的不安全状态，最大可能的实现电力工人的作业安全。让我们的光明使者哪怕流汗、流泪，都不能流血！
