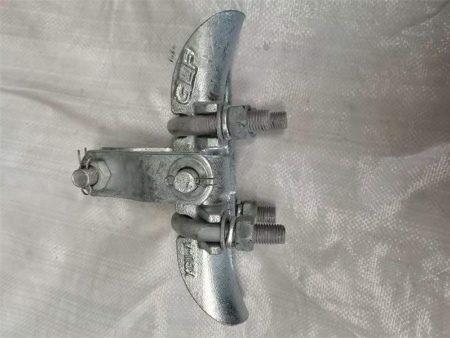

悬垂线夹（XGU-4）

保护金具分为机械和电气两大类。机械类保护金具是为了防止导线、避雷线因受振而造成断股。电气类保护金具是为防止绝缘子因电压分布不均匀而过早损坏。

架空送电线路的金具使用于导线、绝缘子串，并于杆塔联结的零件。线路金具按性能和用途可大致分为悬垂线夹、耐张线夹、联结金具、续接金具、保护金具和拉线金具等。

1、线夹

线夹有悬垂线夹和耐张线夹两类。

悬垂线夹用于将导线固定在直线杆塔的悬垂绝缘子串上，或将避雷线悬挂在直线杆塔上，也可用于换位杆塔上支持换位导线以及非直线杆塔上路线的固定。

耐张线夹用于将导线固定在承力杆塔的耐张绝缘子串上，以及将避雷线固定在承力杆塔上。耐张线夹根据使用和安装备件的不同，分为螺栓型和压缩型两大类。螺栓型耐张线夹用于导线截面为240mm及以上的导线。

2、连接金具

连接金具用于将绝缘子组装成串，并将绝缘子串连接、悬挂在杆塔横担上。悬垂线夹、耐张线夹与绝缘子串的连接，拉线金具与杆塔的连接，均要使用连接金具。根据使用条件，分为专用连接金具和通用连接金具。

3、接续金具

接续金具用于连接导线及避雷线终端，接续非直线杆塔的跳线及补修损伤断股的导线或避雷线。架空线路常用的连接金具有钳接管、压板管、补修管、并沟线夹及跳线夹等。

4、保护金具

保护金具分为机械和电气两大类。机械类保护金具是为了防止导线、避雷线因受振而造成断股。电气类保护金具是为防止绝缘子因电压分布不均匀而过早损坏。
